칩 프로그래밍 성공 여부는 어떻게 확인하나요?

프로그래머는 정상인데 보드에서 동작하지 않을 때

고객 문의입니다. 프로그래머는 프로그래밍 성공으로 표시되는데, 칩을 보드에 장착하면 동작하지 않습니다. 어떻게 처리해야 할까요?

저희 기술팀의 조언입니다. 먼저 데이터 파일을 확인하세요. 칩이 읽기 보호되어 있지 않다면 기록된 내용을 읽어 원본 데이터와 비교해 보세요. 다음으로 칩 설정(config) 옵션을 확인하세요. Microchip, STM8, STM32, Nuvoton, MindMotion 같은 칩은 설정도 읽어 정상 칩의 설정과 비교할 수 있습니다.

프로그래머에 대해 궁금한 점이 있으면 MaxWiz에 문의해 주세요. 엔지니어가 하나씩 답변해 드립니다.

프로그래밍된 칩 검증

일부 고객이 묻습니다. 칩을 프로그래밍했는데 실제로 정상인지 어떻게 확인하나요?

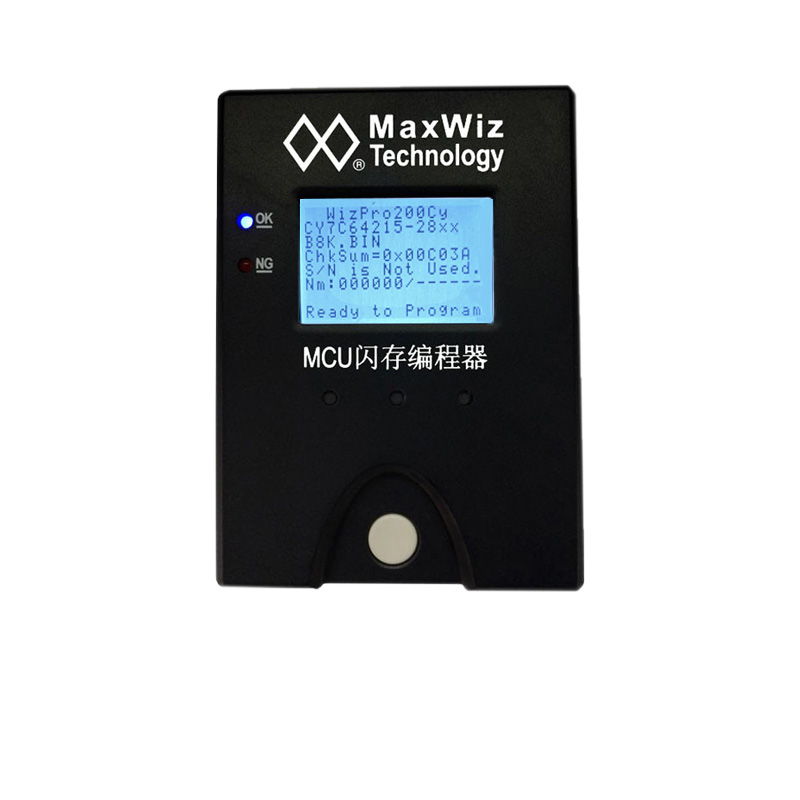

선전 프로그래머 제조사 MaxWiz의 답변입니다. 저희 프로그래머로는 다음과 같이 확인할 수 있습니다.

1. "검증(Verify)" 버튼을 직접 사용합니다.

2. 칩 체크섬을 읽습니다.

다음의 경우에는 데이터 검증이 불가능합니다.

A. 칩이 읽기 보호, 쓰기 보호 상태이거나 OTP 칩인 경우.

B. 검증 전에 ID 입력이 필요한 칩인 경우.

C. 칩 인터페이스가 잠긴 경우.

칩 검증 방법이 정리되었으면 합니다. IC 프로그래밍이나 프로그래머에 관한 문의는 MaxWiz에 연락해 주세요.

IC의 프로그래밍 여부 판별

IC가 이미 프로그래밍되었는지 어떻게 알 수 있을까요? 프로그래머 제조사인 MaxWiz가 답변드립니다.

IC의 프로그래밍 여부는 우선 내부 구조를 프로그래머로 확인하는 방법부터 시작합니다.

첫째, 공백 확인(blank check)입니다. 프로그래밍된 IC를 고객이 지우지 않았다면 일부 정보가 남아 있으므로 프로그래밍 여부를 확인할 수 있습니다.

둘째, 외관 검사입니다. 솔더가 묻어 있는지, 고객이 색상 표시를 해 두었는지 등 외관으로 프로그래밍 여부를 판별합니다.

셋째, IC의 생산 주기를 확인합니다. 일반적으로 IC의 생산 주기는 주 단위로 표시되므로 IC에 표시된 생산 연도나 주를 확인합니다.

확인할 때 고객이 이미 지워서 아주 새것처럼 보인다면 판단이 어렵습니다. 외관이 양호하고 내용이 비어 있으며 기능도 정상이라면 크게 신경 쓰지 않아도 됩니다. 일반적으로 고객은 IC 버전을 구분하기 위해 표시를 남깁니다.

대체로 정품 미사용 재고는 내용이 비어 있으므로, 공백 여부를 확인하면 프로그래밍된 IC인지 판단할 수 있습니다. 외관상으로는 표시 흔적이나 핀의 솔더 여부로 판별할 수 있습니다.

이제 IC의 프로그래밍 여부를 판단하는 방법을 아셨을 것입니다. 프로그래밍 관련 문의는 저희에게 남겨 주세요.
