새로운 코어 지원 MaxWiz 굽기 TI MSPM0 시리즈 MCU의 안정적인 양산 굽기
TI MSPM0은 텍사스 인스트루먼트가 출시한 차세대 32비트 Arm Cortex M0 + 플랫폼 MCU로 비용 제어 가능, 저전력, 아날로그 주변 장치가 풍부하고 소프트웨어가 모델 간 호환되는 장점으로 기존 8비트 MCU를 대량으로 대체하여 가전, 산업 센싱, 전원 관리, 스마트 홈, 보안, 소형 전기 제어 등 장면에 널리 사용되고 있으며, 동시에 일부 모델은 AEC-Q100 차량 규정 등급을 지원하여 더욱 높은 신뢰성을 커버하고 있다.
많은 고객들이 디버깅, SMT 패치를 개발한 후 보드에서 굽기, 공장에서 대량으로 굽는 수요에 맞추기 위해 마이스웨이지 MaxWiz는 현재 소프트웨어 버전 업그레이드를 완료하였으며, 전체 시리즈 굽기는 정식으로 TI MSPM0 전체 패밀리 (MSPM0C/MSPM0L/MSPM0G/MSPM0H) 칩 굽기를 지원하며, SWD 디버깅 인터페이스, BSL 부팅 로딩 두 가지 주류 채널 보안 굽기, 대량 굽기, 샘플 암호화 지원

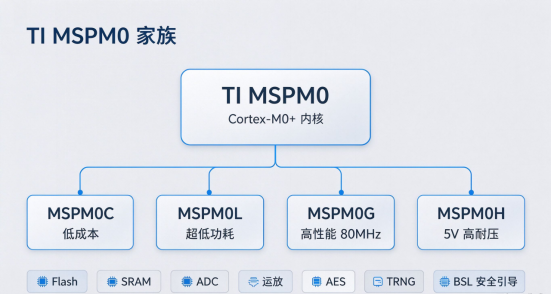

1. TI MSPM0 시리즈 간략 소개
MSPM0 플랫폼은 4대 하위 시리즈로 나뉘며, 소프트웨어 호환, 부분 패키징 핀 호환으로 고객이 유연하게 재료를 교체할 수 있도록 합니다.
· MSPM0C: 익스트림 코스트, 24MHz, 간단한 제어, 소형 가전, 리모컨에 적합;
· MSPM0L: 초저전력 주력, 대기 전류 낮음, 배터리 전원, 센서, 무선 감지에 적합;
· MSPM0G: 고성능 주력, 최고 80MHz, 통합 운반, DAC, Math 가속기, AES 암호화, 산업 및 고급 소비 주력 모델;
· MSPM0H: 5V 내압 IO, 전통적인 5V 공정 제어 외곽에 적합하며, 오래된 시나리오의 업그레이드 교체를 용이하게 한다.
칩에는 UART/I2C BSL 굽기를 지원하는 BSL 부팅 프로그램이 내장되어 있습니다.또한 SWD 디버깅 인터페이스를 지원하여 디버깅 권한을 구성하고 디버깅 포트를 닫으며 BSL 암호를 설정하여 펌웨어 복제 방지를 실현하고 고객의 지적재산권 보호 수요를 만족시킬 수 있다.
이전에 많은 고객들이 공식 UniFlash를 사용하는 것은 연구 개발 단계에만 적합했고, 대량의 양산 라인, 다중 작업 위치 병행, 도킹 MES 스캔 추적 및 암호화 원클릭 구성 장면에서 조작이 번거롭고 안정성이 부족했다;마이스웨이지의 이번 적응은 MSPM0 양산단 소록 능력의 단점을 보완하는 것이다.
2. 마이스웨이지의 MSPM0에 대한 굽기 핵심 능력
✅ SWD 인터페이스와 UART BSL 부팅 굽기를 모두 지원하는 다양한 생산 단계에 적합한 듀얼 인터페이스 호환성:
· 연구개발단계: SWD, 디버깅 + 소록일체, 읽기와 쓰기 속도가 빠르다;
· SMT 후 보드 굽기 (ISP): BSL, 소량의 핀만 있으면 디버그를 끌어낼 필요가 없다. PCB 레이아웃은 더 우호적이다. 합판, 온라인 굽기에 적합하다.
✅ 온라인 + 오프라인 듀얼 모드, R&D 및 플랜트에 적합
· 온라인 모드: 컴퓨터 상위기 제어, 엔지니어 디버깅, 빈번한 펌웨어 변경, 소량 시험 생산에 적합;
· 오프라인 모드: 펌웨어는 미리 소록기 로컬에 다운로드하고, 생산라인은 컴퓨터가 필요 없고, 전기에 접속하면 클릭 한 번으로 소록할 수 있으며, 현장 컴퓨터 관리, 바이러스 위험을 줄일 수 있으며, 대량의 양산 우선순위이다.
✅ 보안 구성 지원, MSPM0 기본 보안 메커니즘 일치
굽기 프로세스에서 BSL 암호, 디버그 잠금, Flash 읽기 및 쓰기 보호, 보안 시작 관련 구성을 동기화할 수 있습니다.펌웨어, 1물 1야드를 바인딩할 수 있어 추적 및 도난 방지에 편리하며 MSPM0 AES, TRNG 하드웨어 보안 능력에 적합합니다.
✅ 멀티태스킹 동시 굽기, 생산라인 UPH 향상
1끌기 4, 1끌기 8, 1끌기 10 등 다양한 기종은 모두 MSPM0 병렬 굽기를 지원할 수 있으며, 여러 개의 칩이 동시에 프로그래밍, 검사, 암호화되어 생산라인의 효율을 대폭 향상시킬 수 있으며, EMS 파운드리 공장, 대규모 소비자 전자 생산라인에 적합하다.
✅ 완벽한 생산 추적 및 자동화 연결
상위기 소프트웨어 지원: 굽기 로그 저장, OK/NG 결과 기록, 스캔총 트리거 굽기, 파일 검사;DLL 동적 라이브러리, 명령행 인터페이스를 제공하여 MES, PLC, 자동 굽기 기계를 쉽게 도킹할 수 있으며, 전체 프로세스를 자동화하고, 데이터를 추적할 수 있고, 내보낼 수 있으며, 공장 품질 관리 통제 요구를 만족시킬 수 있다.
✅ hex, bin 등 MSPM0의 일반적인 펌웨어 형식과 호환되는 다양한 굽기 파일 형식을 지원합니다.
3. 적용 고객과 장면
1.연구 개발 엔지니어: 샘플 디버깅, 펌웨어 반복, MSPM0 보안 구성 검증;
2.SMT 공장/EMS 대리 공장: 패치 후 온라인 ISP 소록, 미리 나편을 소록할 필요가 없어 재료 오인 위험을 낮춘다;
3.소비자 전자: 소형 가전, 온도 제어 패널, 스마트 도어 잠금, 센서 대량 생산;
4.산업 제어: 소형 채집 모듈, 전원 패널, 밸브 제어, 트랜스미터;
5.차량 규정 사전 연구 고객: MSPM0Q100 모델 샘플 굽기, 보안 정책 검증.
우세 대비: 마이스웨이지는 디버거, 공식 도구보다 양산 안정성에 치우쳐 있으며, 장시간 연속 생산, 불량 자동 표시, 대량 암호화 구성을 지원하며, 매번 굽고 수동으로 보안 옵션을 설정할 필요가 없고, 공정 파일이 고착화된 후 생산라인 인원이 클릭 한 번으로 조작할 수 있다.
MSPM0은 TI가 주로 추진하는 고성 가격이 범용 MCU보다 빠르고, 시장 방량 속도가 빠르며, 안정적이고 신뢰할 수 있는 양산 굽기 도구는 이미 프로젝트 착지의 관건적인 일환이 되었다.마이스웨이는 TI의 새로운 부품의 적합성을 지속적으로 따라가고, 칩의 원래 공장의 리듬을 따라가며, 고객에게 연구 개발에서 양산에 이르는 일체화 프로그래밍 솔루션을 제공한다.
TI MSPM0 굽기 시나리오를 테스트하고, 모델 선택 견적을 얻고, 테스트 시제품을 신청하려면 마이스웨이지 영업 및 기술 팀에 문의하십시오.
